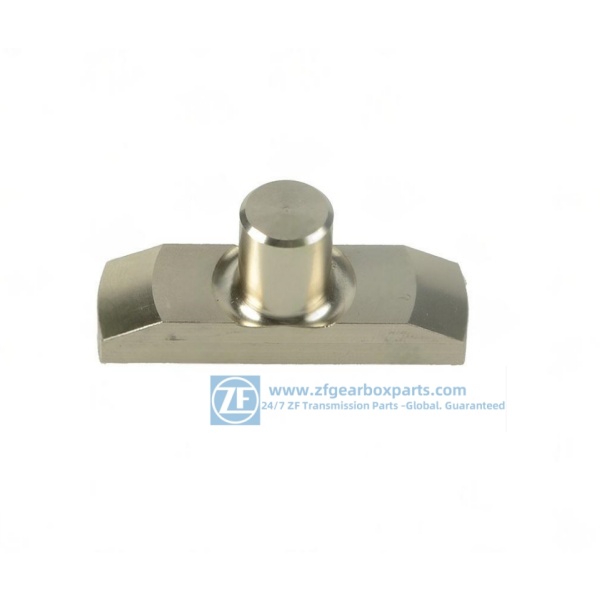

Transmisiones ZF 1290306423 SLIDE – Precision Shift Collar for ZF Synchronizer Assemblies
- 24/7 Procesamiento de pedidos con opciones DHL/FedEx Express.
- Disponibilidad en el stock para reparaciones urgentes.
- Orientación técnica gratuita sobre instalación y compatibilidad
- P/n:1290306423
Transmisiones ZF 1290306423 SLIDE – Precision Shift Collar for ZF Synchronizer Assemblies
Descripción general del producto
El Transmisiones ZF 1290306423 SLIDE is an OEM-quality synchronizer sliding collar designed for ZF manual transmissions. This critical shift component engages gear teeth during speed synchronization in ZF S6-53 and S6-65 gearboxes. Manufactured from case-hardened 16MnCr5 steel with precision-machined internal splines (± 0.01 mm de tolerancia), it ensures smooth gear engagement and extended service life in heavy-duty applications.
Características clave:
✔ Genuine OEM Replacement – Identical to ZF 1290306423 specifications
✔ Wear-Resistant Design – 0.6-1.0mm case depth (HRC 56-60)
✔ Precision Splines – 36T SAE J498 standard
✔ Optimized Geometry – Chamfered edges for smooth shifting
✔ Application-Specific – For ZF 6-speed manual transmissions
Especificaciones técnicas:
- Número de pieza: 1290306423
- Tipo: Synchronizer sliding collar
- Material: 16Acero endurecido en caso de MNCR5
- Conteo de spline: 36 dientes
- Major Diameter: 72.00mm (±0.02)
- Ancho: 28.50mm (±0.05)
- Dureza:
- Centro: 28-32 HRC
- Surface: 56-60 HRC
- Runout Tolerance: ≤0.02mm TIR
- Surface Finish: Ground to Ra 0.8μm
- OEM Reference: ZF 1290306423
Professional Installation Guide:
Pre-Installation Checks:
- Inspect synchronizer hub for wear (max 0.05mm play)
- Verify shift fork condition
- Clean all components with brake cleaner
Installation Tools Required:
- Bearing press with alignment mandrel
- Dial indicator (±0.01mm accuracy)
- Torque wrench (50-200Nm range)
Installation Procedure:
- Align slide splines with hub (match timing marks)
- Press onto synchronizer assembly (Fuerza máxima 3kn)
- Torque retaining bolts to 80Nm ±5%
- Verify free axial movement (0.5-1.0mm travel)
Post-Installation Verification:
- Check shift effort (15-25N per ZF spec)
- Test all gear engagements
- Perform 500km break-in period
Embalaje & Envío
Por expreso : Adecuado para pedidos de muestra o <50 kg rápido:3-10 días Alto costo de envío Servicio puerta a puerta
En avión : Adecuado para >50 kg rápido: 3-7 Días Menor que el costo expreso Servicio de aeropuerto a aeropuerto.
Por mar: Adecuado para >300 KG Servicio puerto a puerto de menor coste
Como proveedor y distribuidor líder de piezas ZF, Proporcionamos componentes originales para mantener la integridad y eficiencia de su sistema de caja de cambios.. Confíe en nuestra experiencia y garantía de calidad para mantener su caja de cambios ZF funcionando sin problemas.
| Consejos de instalación | Preparación de superficie: Desengramar con ZF Cliclean 3 solvente； Aplicación de la junta: Usar loctite 518 En cuentas continuas de 1.5 mm；； Alineación: Instalar utilizando pines de alineación de fábrica (Herramienta ZF B40 5003 recomendado)；； Secuencia de par:Inicial: 12Patrón de estrella de NM—–Final: 28Nuevo Méjico + 90° Torque de ángulo；；；； Después de la instalación: Prueba de presión en 2.5 barra antes del llenado de líquido |
|---|
