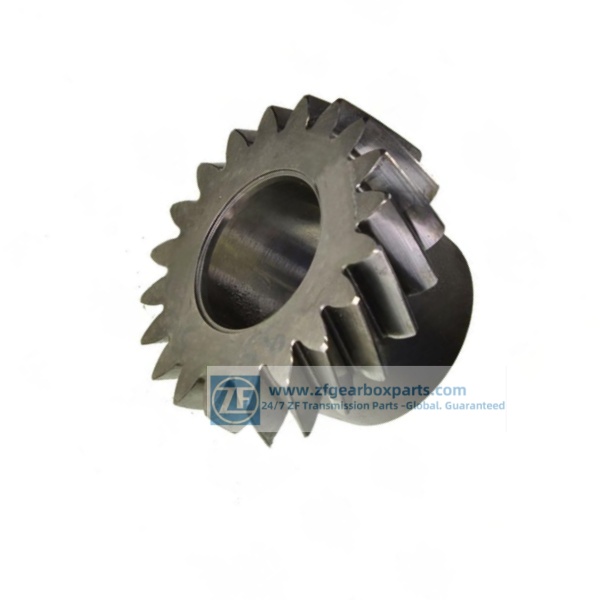

Transmissões ZF 1290303213 GEAR 3RD SPEED 20T – Precision-Cut Helical Gear for ZF Manual Transmissions
- 24/7 Processamento de pedidos com opções DHL/FedEx Express.
- Disponibilidade em estoque para reparos urgentes.
- Orientação técnica gratuita sobre instalação e compatibilidade
- P/n:1290303213
Transmissões ZF 1290303213 GEAR 3RD SPEED 20T – Precision-Cut Helical Gear for ZF Manual Transmissions
Visão geral do produto
O Transmissões ZF 1290303213 GEAR 3RD SPEED 20T is an OEM-quality helical gear engineered for 3rd speed synchronization in ZF manual transmissions. This 20-tooth gear (module 4.0) features precision-ground teeth with optimized 25° helix angle for smooth power transfer in ZF S5-42 and S5-47 gearboxes. Manufactured from case-hardened 17CrNiMo6 steel, it meets exact ZF specifications for heavy-duty commercial vehicle applications.
Principais recursos:
✔ Genuine OEM Replacement – Identical to ZF 1290303213 specifications
✔ Premium Metallurgy – 17CrNiMo6 steel (DIN EN 10084)
✔ Precision Machining – DIN 5 gear quality (AGMA 10)
✔ Wear Resistance – 1.0-1.5mm case depth (HRC 58-62)
✔ Redução de ruído – 25° helix angle minimizes NVH
Especificações técnicas:
- Número da peça: 1290303213
- Tipo: 3rd speed helical gear (20 teeth)
- Material: 17CrNiMo6 case-hardened steel
- Module: 4.0mm
- Pressure Angle: 20° normal / 16.5° transverse
- Helix Angle: 25° right-hand
- Face Width: 38mm (±0.05)
- Bore Diameter: 60.000-60.025mm
- Hardness:
- Core: 28-32 HRC
- Dentes: 58-62 HRC
- Runout Tolerance: ≤0.025mm TIR
- OEM Reference: Zf 1290303213
Professional Installation Guide:
Pre-Installation Checks:
- Inspect mating gear for wear (max 0.08mm pitting)
- Verify shaft journal diameter (59.975-60.000mm)
- Clean oil passages with compressed air
Installation Tools Required:
- Induction heater (max 150°C)
- Hydraulic press with 60mm mandrel
- Dial indicator (±0.01mm accuracy)
Installation Procedure:
- Heat gear to 110-120°C for interference fit
- Align timing marks with mating gear
- Press onto shaft using alignment tool
- Torque retaining nut to 400Nm +45° angle
Post-Installation Verification:
- Check tooth contact pattern (75% contact area)
- Measure backlash (0.10-0.15mm)
- Perform 800km run-in at ≤75% load
Embalagem & Envio
Por Expresso : Adequado para pedido de amostra ou <50 KG rápido:3-10 dias Alto custo de envio Serviço porta a porta
Pelo ar : Adequado para >50 KG rápido: 3-7 dias Menor que o custo expresso Serviço de aeroporto para aeroporto
Pelo mar: Adequado para >300 KG Serviço porto a porto de menor custo
Como fornecedor e revendedor líder de peças ZF, fornecemos componentes originais para manter a integridade e a eficiência do seu sistema de caixa de velocidades. Confie na nossa experiência e garantia de qualidade para manter a sua caixa de velocidades ZF a funcionar sem problemas.
| Dicas de instalação | Preparação de superfície: Deglease com ZF Cliclean 3 solvente； Aplicação da junta: Use Loctite 518 em contas contínuas de 1,5 mm；； Alinhamento: Instalar usando pinos de alinhamento de fábrica (Ferramenta ZF B40 5003 recomendado)；； Sequência de torque:Inicial: 12NM Padrão de estrela—–Final: 28Nm + 90° Torque do ângulo；；；； Pós-instalação: Teste de pressão em 2.5 bar antes do preenchimento de fluido |
|---|
